超高分子量ポリエチレン(PE-UHMW)製品案内
  ハイモラー

  PE-UHMW ハイモラーの種類と物性


特性項目 試験方法 グレード
＼
単位　　		 ハイモラー ハイセラー
EX1300W(白) EX1300AST
(黒)		 EX1500Y
(黄)		 EX1700W
(白)		 A30Blu
(青)
A40B
(黒)
A40W
(白)
EX1300Gr(緑)
EX1300B(黒)
比重 JlSK7112 g/cm3 0.94 0.94 0.93 0.93 0.95〜0.98 0.95〜0.98
引張降伏強さ JlSK7113 MPa(kgf/cm2) 24.1(246) 25.8(263) 21.9(223) 21.0(213) 15.9(162) 15.5(158)
引張破断強さ JlSK7113 MPa(kgf/cm2) 40.8(416) 46.7(476) 43(438) 43(438) 35.6(363) 35.2(358)
伸び JlSK7113 ％ 334 374 390 350 300 290
曲げ強さ JlSK7203 MPa(kgf/cm2) 22.7(232) 25.7(262) 20.0(204) 20.2(206) 18.8(192) 18.5(188)
曲げ弾性率 JlSK7203 MPa(kgf/cm2) 1176(12000) 1320(13600) 816(8320) 980(9992) 802(8177) 800(8156)
デュロメータ硬度 JlSK7215 HDD 68 67 69 70 72 72
アイゾット衝撃値 JlSK7110   破断せず 破断せず 破断せず 破断せず 破断せず 破断せず
結晶溶解温度   ℃ 135 135 135 135 135 135
耐熱使用温度   ℃ 90 90 90 90 90 90
線膨張係数 +20℃〜90℃   1.9×10-4 1.9×10-4 1.9×10-4 1.9×10-4 1.8×10-4 1.8×10-4
熱伝導係　数   Kcal/m.hr.℃ 0.36 0.36 0.36 0.36 0.38 0.38
比熱20℃   Kcalkg℃ 0.44 0.44 0.44 0.44 0.44 0.44
表面抵抗率 JlSK7194 Ω/□ - <102 - - - -
静摩擦係数 ドライ   0.1〜0.2 0.1〜0.2 0.1〜0.2 0.1〜0.2 0.1〜0.2 0.1〜0.2
  水中   0.05〜0.1 0.05〜0.1 0.05〜0.1 0.05〜0.1 0.05〜0.1 0.05〜0.1
摩耗指数 サンドスラリー
(社内法)		 ％ 0.09 0.1 0.08 0.07 0.15 0.15
スラスト
(社内法)		 - 120 120 100 70 35 25
用途     摺動性
耐摩耗性
耐衝撃性		 帯電防止 製紙
ライナー		 食品
製紙
ライナー		 製紙
ライナー		 製紙
食品衛生規格 食品衛生法
FDA		   ○
○		 ○
○		 ○
○		 ○
○		 ○
○		 ○
○

  寸法表


　規格品群
シート 標準プレート
寸法＼グレード EX1300W 寸法＼グレード EX1300W EX1300Gr
1 920 1,900 ▲ 6 1,000 2,000 ◎ ◎
2 ▲ 8 ◎ ◎
3 ◎ 10 ◎ ◎
4 ◎ 12 ◎ ◎
5 ◎ 15 ◎ ◎
20 ◎ ◎
25 ◎ ◎
大型プレート 30 ◎ ◎
寸法＼グレード EX1300W EX1300Gr 35 ◎ ◎
1,200 2,400 40 ◎ ◎
45 ◎ ◎
10 ◎ ◎ 50 ◎ ◎
15 ◎ ◎ 55 ▲ ▲
20 ◎ ◎ 60 ◎ ◎
25 ◎ ◎ 65 ◎ ▲
30 ◎ ◎ 70 ◎ ▲
35 ◎ ▲ 75 ▲ ▲
40 ◎ ▲ 80 ◎ ▲
45 ◎ ▲ 90 ◎ ▲
50 ◎ ▲ 100 ◎ ▲
60 ◎ ▲ 120 ◎ ▲
70 ◎ ▲ 130 ◎ ▲
80 ◎ ▲ 140 ◎ ▲
90 ▲ ▲ 150 ◎ ▲
100 ◎ ▲ 160 ◎ ▲

  ハイモラー

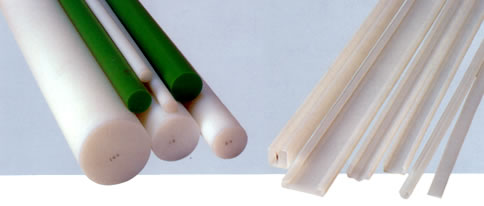

丸棒
寸法＼グレード EX1300W EX1300Gr EX1300AST
10 1000 ◎ - ◎
15 ◎ - -
20 ◎ - ◎
25 ◎ - -
30 ◎ - ◎
35 ◎ ◎ ◎
40 ◎ ◎ ◎
45 ◎ ◎ -
50 ◎ - ◎
55 ◎ ◎ ◎
60 ◎ - ◎
65 ◎ - -
70 ◎ - ◎
80 ◎ - ◎
90 ◎ - ◎
100 ◎ - ◎
110 ◎ - ◎
120 ◎ - ◎
140 ◎ - -
160 ◎ - -
200 ◎ ▲ ▲

  ハイモラー


スカイブレール トップチェーンレール
グレードEX1300W・EX1300Gｒ グレードEX1300W
規格（ｔ×W） 長さ（L) 規格（ｔ×W） 長さ（L)
3×15 50m 5×20 500
3×20 5×25
3×25 5×30
3×30 5×35
3×40 5×40
3×50 6×20
4×15 30m 6×25
4×20 6×30
4×25 6×35
4×30 6×40
4×40
4×50 エンドプレート
5×15 30m グレードEX1300W
5×20 規格（ｔ×W） 長さ（L)
5×25 5×20 65
5×30 5×25
5×40 5×30
5×50 5×35
6×15 25m 5×40
6×20 6×20
6×25 6×25
6×30 6×30
6×40 6×35
6×50 6×40


異形レール グレードEX1300W　
型式 定尺長 型式 定尺長
A 3m V-3 50m・100m
AII 3m V-3L 50m
K 2m・2.5m V-6 50m
I 50m V-6H 50m
L 50m V-5 50m
R-10 3m V-10 50m
R-12 3m Q-25 3m
C-10 3m Q-31 3m
C-12 3m C-650 2m・3m・4m
C-675 2m


フラットレール グレードEX1300W　
（T) （L) 10 15 20 25 30 35 40 45 50 60 70 80 90 100
3 1000 1900
4
5
6 2000
7
8
9
10
12
15


粘着テープ ナチュラル色
基材厚み　0.13mm 基材厚み　0.25mm 基材厚み　0.4mm 基材厚み　0.5mm
20 40ｍ 20 40ｍ 20 20ｍ 20 20ｍ
30 30 30 30
40 40 40 40
50 50 50 50
60 60 60 60
100 100 100 100
150 150 150 150
300 300 300 300
